Wolframelektrode неплавящийся tig

Wolframelektrode неплавящийся tig

Vorteile

Wolfram-Elektroden sind eine Gruppe von неплавящихся. Sie besitzen hervorragende mechanische Eigenschaften: Härte, Verschleißfestigkeit bei starker Erwärmung, minimal Koeffizienten der thermischen Ausdehnung im Vergleich mit anderen Metallen, gute Wärmeleitfähigkeit, ist ausschließlicher Widerstand Temperatur kriechen, und sehr hohen Elastizitätsmodul. Der Bedarf steigt jährlich.

Physikalische Eigenschaften
Die Temperatur bei der die Daten empfangen Daten t°C 20°C
Koeffizient der linearen thermischen Ausdehnung α [1/Grad] 43x10-6
Die Dichte der Legierung [G/cm3] 19,3
Vorübergehende Widerstand Zugfestigkeit kg/mm2 35
Spezifische Wärmekapazität bei 20 °C C [kJ/(kg·deg)] 0,134
Wärmeleitfähigkeit [w/(m·K)] 300,173
Der spezifische elektrische Widerstand R Омхмм2/m 0,054

Nachteile

Wolfram ist ein Seltenes Element der irdischen Lithosphäre. Unter normalen Bedingungen ist es sehr schwer, hart, nicht genug Plastik. Einer Schwierigkeit, die ihn in seiner reinsten Form, eine ziemlich komplexe Behandlung aufgrund der einzigartigen Eigenschaften beeinflussen die endgültigen Kosten der Produkte.

Hersteller

Technologische Plastizität von Wolfram — minimal, aber mit der Zunahme der Temperatur steigt, so dass Mietpreise von ihm bekommen heißen Verarbeitung unter Druck. Zunächst produzieren Billet — mit Hilfe der Pulvermetallurgie erhalten штабик. Wenn es warm wird, расковывается Schmieden auf einer rotierenden Maschine — erhalten Stabstahl mit einem Durchmesser von 2 — 3 mm, von denen nach dem ziehen im heißen Zustand erhalten Sie den Draht ∅0,2 — 0,3 mm.

Schweißtechnologie

Wolfram Schweißen Elektrode ist ein dünner Stab mit einer speziellen Beschichtung oder ohne ihn. Zwischen ihm und dem Werkstück entsteht ein Lichtbogen — stabile elektrische Entladung in einem ionisierten Atmosphäre mit vollkommen ausreichenden Temperatur zum Schmelzen des Metalls. Dabei werden zusätzlich serviert Schweißen Material — Schweißdraht. Die Beschichtung der Elektrode ermöglicht der Bogen zu stabilisieren, schützt das geschmolzene Metall vor der Einwirkung der Luft, so dass die notwendige Qualität der Naht. Gilt saures, basisches, Cellulose, рутиловое Beschichtung. In der Zusammensetzung der Beschichtung enthält schlako-, газобразующие, gebildet, Stabilisierungs -, раскисляющие Komponenten.

Optimierung der Schweißtechnologie

Marke ЭВЧ haben unbedeutende зажигаемость. Für die Verbesserung und Stabilisierung des Lichtbogens gilt der Zusatz von Zirkonium. Auch in der Lage zu erleichtern зажигаемость Zusatz von Thorium (Marke EVT-15), die darüber hinaus erhöht die Lebensdauer. Der Zusatz von Yttrium zur Marke EVI-1, 2,3 ermöglicht die Verbindung von teilen bei konstantem/Wechselstrom. Ernährung Lichtbogen bei Wechselstrom kann Dreiphasen/Einphasen.

Für die Verbindung von Bauteilen aus ne-Metallen werden die Elektroden dotierten Zirkonoxid, für hochlegierte Stähle — mit Thorium dotierten. Die Schweißnaht ist sehr robust, auch zwischen den teilen unterschiedlicher chem. Zusammensetzung. Argon Schweißen ermöglicht noch mehr zu festigen Naht, schützen Sie den Arbeitsbereich gegen atmosphärischen Gas-Gemisch (Sauerstoff, Stickstoff, Kohlendioxid), wodurch nicht nur die Verbesserung der Qualität der Naht, aber verlangsamt die Verbrennung der Elektrode.

Eigenschaft einheimischen Elektroden

Marke ЭВЛ-2, VL sind universell, für alle betriebsströme DC /AC und Sorten. Die Verwendung der Marken WA, OW, SWEE Naht verleiht eine hohe thermische Stabilität, Betriebssicherheit. Diese Marke produziert jeder Konfiguration, der Größe nach den Zeichnungen der Kunden. Marke mit Oxide von Lanthan Marke La2 O3 haben sehr einfach die ursprüngliche Ausführung und die erneute зажигаемостью Bogen, einen stabilen Lichtbogen, geringe Neigung zum прожогам. Zusatz-OXID Lanthan (nicht höher als 2%) erhöht den maximalen Strom in der Hälfte, und auch die Tragfähigkeit der Elektrode. Die Marke, die Lanthan, haltbarer ториевых, цериевых, tragen langsam von Ihrem Ende, indem er in die Schweißnaht weniger Wolfram. Bei einer gleichmäßigen Verteilung der Lanthanoxid der ursprüngliche Arbeits-Spiralbohrer hält länger. Marke ЭВЛ-2, ЭВЧ (laut TU 48−19−527−91) gelten auch für Lichtbogen-schneiden, Auftragschweißen, sowie der Abscheidung in einer inerten Gasatmosphäre.

Marke EVI-1 / M-1 sehr gut produzieren Schweißen von Konstruktionen aus Kupfer-Legierungen, Titan, rostfreie niedriglegierten Stählen mit Gleichstrom gerade Polarität (DC). Aus allen vorhandenen Wolfram-Elektroden sind die am meisten standhaften иттрированые. Oxide Yttrium nicht mehr als 2,2%, in der Lage zu stabilisieren kathodische Spot macht einen sehr stabilen Lichtbogen, unabhängig vom Betriebsstrom.

Marke Elektrode Die prozentuale Zusammensetzung
Lanthan Wolfram Beimischung von Fe, Al, Ca, Si, bis
ЭВЛ-2 1.6 — 2 mehr als 99.9 0.1
ЭВЧ - 97,9 — 98,3

Die Parameter der Elektroden

Marke Elektrode Toleranz Durchmesser, mm Toleranz Länge, mm
ЭВЛ-2 ±0.1 1, 1.6, 2, 2.5, 3, 4 ±2.0 75; 150; 200
±0.2 5, 6
ЭВЧ ±0.1 1, 1.6, 2, 2.5, 3, 4
±0.2 5, 6, 8

Qualitätsanforderungen

Länge der Elektroden 1000 mm und ∅: 1.6; 2; 3; 4 mm Oberfläche geschliffen, glatt, ohne Risse, Fett, Spänen, Chips, Flecken, schmieren. Es muss geschliffen, glatt, und die Oberfläche bei Stäben ∅1; 2; 2.5; 1.6 mm протравлена. Erlaubt auf der Oberfläche des Oberteils, заковы, Farbe Anlauffarben, innerhalb der Toleranzen. Die Elektroden müssen von den Stirnseiten abgeschnitten werden. Erlaubt sind an den enden der Chips nicht mehr als 1 mm. Geradheit der Stange kann eine Abweichung von nicht mehr als 0.25% der ganzen Länge. Die Elektroden ЭВЛ-2 informationsschild, schwarzer Farbe aufgetragene ölfarbe.

Eigenschaft von importierten Elektroden

Marke WP, WL-20, WC-20, WT-20, WZ8, WY-20 — weit verbreitet in Schweißen in einer inerten Gasatmosphäre. Für Tungsten Insert Gas (WIG-Schweißen) gelten DT, WIG, GTA -halbautomatischen, automatischen, Lichtbogen-Hand-Schweißen in der Schutzatmosphäre. Verwenden: inerte Argon, Helium, aktiv-Sauerstoff, Wasserstoff, Kohlendioxid, Stickstoff oder deren Gemische (Nicht+ AG, O2+ AG, MIT2+ AG).

Für Argon-Schweißen Elektroden in пеналах

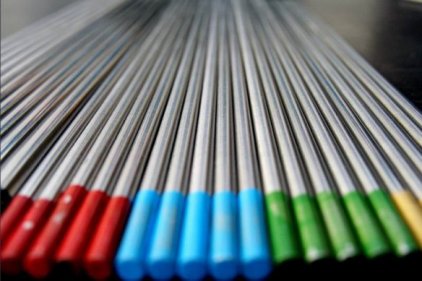

Farb-Code (Hersteller) Menge in 1 kg Additive Durchmesser in mm Hinweis
Grau (WC 20) 151 1.8−2.2% (Cerium Dioxid) 1.6 Rostfrei, säurebeständig hitzebeständig Metalle und Stahl (Niob, Molybdän, Nickel, Titan, Tantal und deren Legierungen, Bronze, Kupfer, Silizium-Bronze.
96   2
66   2.4
42   3
37   3.2
24   4
blau (WL-20) 151 1.8−2.2% (Lanthan-Dioxid) 1.6 Verbindung hochlegiertem Stahl, dünne Bleche, Aufschweißen auf den Ventilen, Formen, schneiden von Aluminium, Kupfer, Bronze und hochlegierten Stählen.
96   2.0
66   2.4
42   3
37   3.2
24   4
rot (WT-20) 151 1.8−2.2% (Thorium Dioxid) 1.6 Gleichstrom zum Schweißen. Das zünden des Bogens leicht. Formstabilität bei hohen strömen. Kann der schleifwinkel ändern. Langlebig.
96   2
66   2.4
42   3.0
37   3.2
24   4
weiß (WZ8) 151 0.8% (Zirkonoxid) 1.6 Identisch mit der reinen Wolfram. Die Stabilität des Lichtbogens und einfache Zündung. Schweißen Verantwortlichen verbindungen Wechselstromversorgung.
96   2
66   2.4
42   3
37   3.2
24   4
grün (WP) 96 Sauber W ohne Legierungselemente Additive 2 Schweißen von Aluminium, Mangan, Legierungen Wechselstromversorgung. Ausreichende Standzeiten. Gute зажигаемость Bogen.
66   2.4
42   3
37   3.2
24   4
15   5
dunkel-blau (WY-20) 151 1.8−2.2% (Yttrium OXID) 1.6 Schweißen der Verantwortlichen verbindungen Gleichstrom. Lange Lebensdauer, einfache Zündung des Lichtbogens.
96   2
66   2.4
42   3
37   3.2
24   4

Marke WL-20 (eine Beimischung von Lanthanoxid bis 2,2%) hat ein leichtes zünden des Bogens, einfache erneute зажигаемость, sehr stabiler Lichtbogen, geringe Wahrscheinlichkeit прожогов. Steigt das Eineinhalbfache der Tragfähigkeit der Elektrode und die maximale Spannung bei der Arbeit Wechselstromversorgung. Im Vergleich mit den Marken WT-20 und WC-20 (mit Beimischung von Thorium-und Ceroxid), лантановые — haltbarer, haben einen geringeren Verschleiß des arbeitsendes, wenig Verschmutzung der Schweißnaht. Das OXID von Lanthan bei gleichmäßiger Verteilung in der Elektrode ist in der Lage, lange Zeit zu erhalten, seine ursprüngliche schärfen.

Für sinusförmige Wechselspannung erforderlich sphärische schärfen des arbeitsendes der Elektrode. Bei WC-20 bis 2,2% Cerium-OXID (die häufigste nicht-radioaktive seltene Erden-Element), erleichtert den Kaltstart des Bogens, erhöht den maximalen Schweißstrom, verbessert Emissionen. Diese Marke ist für die Arbeit mit Variablen, sowie Gleichstrom gerade Polarität. Marke WC-20 hat eine größere Stabilität des Bogens (auch bei niedrigen stromwerten. Sie verwenden für die Verbindung von Rohrleitungen, Stahlblech, Orbital Schweißen von Rohren. Der Nachteil ist, dass beim arbeiten mit hoher Spannung Cerium-OXID beginnt sich auf dem Ende.

Die optimalen Werte des Stromes bei аргонодувной für Schweißen Wolfram-Elektroden.

Durchmesser Elektrode (mm) Gleichstrom Und AC Und
Rückpolarität Direkte Polarität Negative mehr positive Halbwelle Die negative und die positive Halbwelle gleich
4 40 — 55 400 — 500 300 — 400 200 — 320
3.2 25 — 40 250 — 400 225 — 325 160 — 250
3 20 — 35 220 — 350 200 — 300 140 — 230
2.4 15 — 30 150 — 250 140 — 235 100 — 180
2 12 — 25 100 — 200 80 — 160 70 — 130
1.6 10 — 20 70 — 150 70 — 150 60 — 120

Kaufen zum Schnäppchenpreis

Große Auswahl an qualitativ hochwertigen importierten und einheimischen Elektroden unterschiedlicher Konfiguration auf Lager GmbH «Авек Global» ist in der Lage, jeden Verbraucher zu befriedigen. Die Qualität der fertigen Produkte gewährleistet absolute Einhaltung aller technologischen Produktions-Normen. Die Fristen der erfllung der Bestellungen kurz. Wenn Sie Fragen haben, erhalten Sie eine umfassende Beratung von erfahrenen Managern. Bei der groß-Aufträge bietet das Unternehmen flexible System der Rabatte.
